Чому датчики газоаналізаторів протухають ?
Для тих, хто просто використовує будь-які вимірювальні прилади (а особливо ми будемо вести мову про газоаналізатори), так само як і побутову техніку, зрозуміти, що там і як усередині відбувається, немає потреби, а часто якщо немає відповідної освіти і досвіду і насамперед у радіоелектроніці, хитросплетіння проводів і плат мало про що зможуть розповісти.
І ще раз підкреслимо для кінцевого КОРИСТУВАЧА – немає в цьому жодної потреби. Причому, як для побутового застосування, так і професійного. І ми не будемо сьогодні вчити, як і що працює, зокрема, в аналізаторах газу. Хіба що заглибимося у вузьке питання, але яке може призвести до повернень, поломок протягом гарантійного терміну, втрат грошей та репутації у продавців.
Спочатку 3 головні питання.
- Чому “новий” аналізатор газу не працює.
- Чому прилад після тривалої перерви в експлуатації не запускається.
- Чому газоаналізатор не відпрацьовує навіть гарантійний термін за умови дотримання умов експлуатації.
Це перелік не повний, можна перефразувати, розширювати, але це не має великого значення, оскільки причина одна. Датчик газу
Повністю або частково втратив свої властивості
Ми знаємо, що може протухнути їжа, але так само протухають і прилади, які сприймають сигнали навколишнього середовища за допомогою датчиків. Точніше "протухають" саме датчики, без яких прилад перетворюється на цифровий непотріб із пластмаси, плати, світлодіодів та проводів.
Що означає “датчики сприймають” ?
В аналізаторах газу один датчик розрахований на CO2 (вуглекислий газ), інший - на чадний, третій - на метан. Тобто кожен сенсор селективний на той чи інший газ.
До речі, популярні серед передбачливих і законослухняних автобителів алкотестери це по факту звичайні газоаналізатори, тільки реагують вони на спиртові молекули, що знаходяться в повітрі, яке видихається з легенів. Отже, сказане нижче повною мірою відноситься і до них.
Тепер про “протухання” газоаналізаторів.
Чим довше вони лежать (на складі, до продажу) або вкриваються пилом без діла у покупця після покупки, тим більше шансів, що вони вже не запустяться. Звичайно йдеться не про дні “лежання”, а про місяці, а то й роки.
Якщо взяти, наприклад, мультиметр або детектор електромагнітного випромінювання вони можуть працювати десятиліями – тільки змінюй батарейку і не перевантажуй надміру. До таких же довгожителів відносяться стрілочні: електромагнітні, магнітоелектричні або механічні (там їхнє ціле військо, розроблене ще з початку 20-го століття). Вони ще встрою і переживуть своїх транзисторно-мікросхемных колег.
Чим пояснити такий довгий термін придатності ?
Тим, що там немає “протухаючих” датчиків: електрохімічних або напівпровідникових.
Якщо у якості чутливо-сприймаючого елемента, виступає котушка чи трансформатор, тобто практично намотаний особливим чином провід, такий датчик може працювати десятиліттями. Особливо якщо провід товстий, не перегрівається якісна ізоляція (немає міжвіткового замикання). Тому якщо властивості і змінюються (індуктивність і опір на високих частотах), то вкрай повільно і в незначних межах.
А ось електрохімічні сенсори та напівпровідникові є слабкою ланкою.
Трохи підемо убік. Старі телевізори та радіоприймачі грішать тим, що через кілька десятків років експлуатації починається прослуховуватися відчутний гул. Одні не звертають увагу і поступово звикають, других він дратує, треті починають шукати причину самотужки, прочісуючи інтернет у пошуках відповіді, четверті віддають в ремонт, але причина найчастіше в електролітичних конденсаторах.
Електроліт це по суті не сухий наповнювач. Або рідкий (як в кислотних пускових батареях для автомобілів) або рідина, якою просочують папір. Але в будь-якому випадку є рідка основа.
А де є рідина, є і висихання. А якщо електроліт висихає, то ємність у мікрофарадах (або інших одиницях) зменшується і починає слабше фільтрувати перешкоди. Звідси і гул.
"Сухі" електроліти (так називають електролітичні конденсатори у середовищі радіоаматорів, а не тільки хімічну речовину) викликають з часом нестабільну роботу пилососів (які з платою управління), кавомашин, мультиварок.
Крім фільтруючої функції, конденсатор також "піднімає" напругу після випрямлення. І якщо із заводу конденсатор видає на виході 12 В, а потім знесилів висохнувши, тільки 10 В, це може призвести до збоїв у роботі – не запускається двигун, блимає дисплей.
Проблеми з "постарілими" датчиками в газових детекторах можуть виявлятися різним чином.
- Прилад не реагує на вимірювання концентрації газу. Показує нулі або якусь випадкову величину.
- Показники змінюються, але не відповідають справжній концентарції.
- Прилад не калібрується. Портативні газоаналізатори часто калібруються чистим повітрям. А тут дивишся – калібруй не калібруй, а показує незрозуміло що.

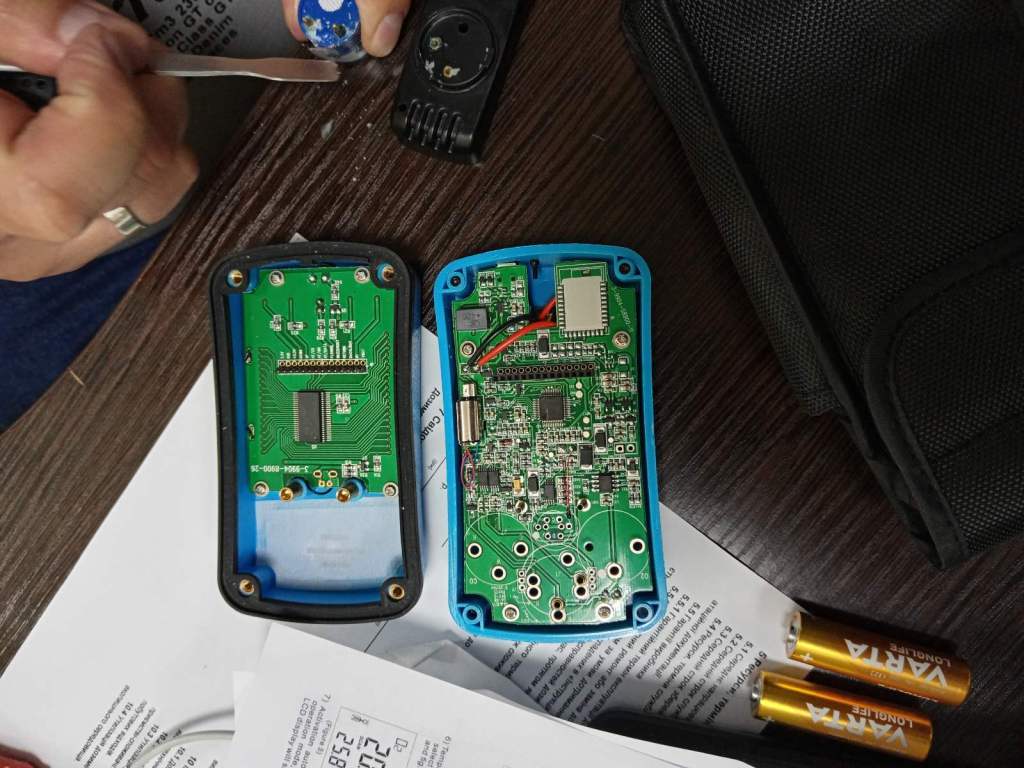

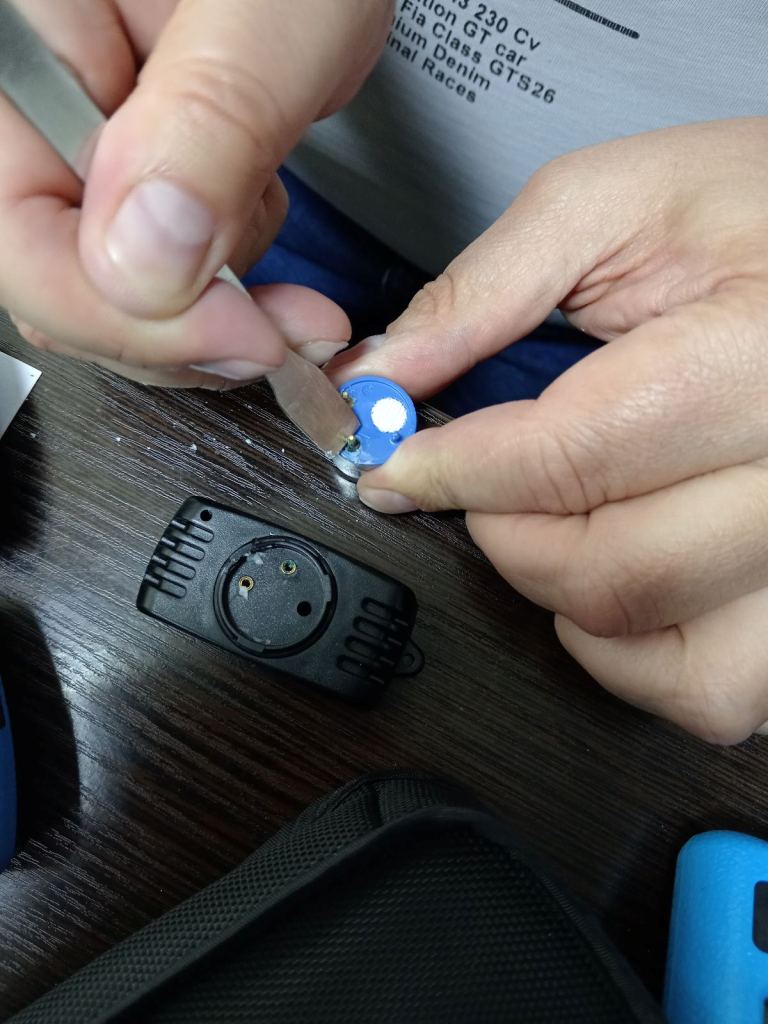

Іноді причину видно візуально. При розбиранні приладу помітні сліди засохлого електроліту на поверхні датчика. Тут уже зрозуміло, що йому “все”. Закінчив свій електронно-життєвий шлях.
Природа цієї несправності практично дуже схожа з батареями, що потекли.
І про це ми вже років 10 невпинно і нормуємо наших покупців, які замовляють відлякувачі кротів і змій, що живляться від набору батарейок. Якщо за останніми не стежити (витягувати хоча б раз за сезон) або купувати дешеві, або забути в землі на зиму, вони заллють електролітом усю конструкцію з більшою ймовірністю наступного виходу з ладу. Можливо назавжди.
А що з напівпровідниковими датчиками може статися?
Так, там рідини немає. Але там є нитка накалу, яка з часом так покривається окалиною, що геть-чисто відмовляється якось реагувати на концентрацію газу, що змінюється.
Що порадити
А кому порадити – покупцям чи продавцям? Як би дивно не звучало.
Для перших це незручність, втрати часу через повернення, поїздки туди-сюди поштою на діагностику, ремонт, заміну, неможливість виконати в запланований час поставлені завдання, заради яких і купувався прилад.
Для других це фінансові втрати на заміну датчика (якщо це можливо).
Цікавтесь, якого року випуску газоаналізатори.
Не коли їх завезли до України. А саме рік випуску. У цьому, звичайно, секрету немає. Є або наклейка або вигравіруваний рік на корпусі або в документах зазначено.
У деяких випадках датчики можна купити та замінити. Якщо вони вийшли з ладу в гарантійний період, то причин дві: або заводський брак або прилад десь роками лежав на складі, а потім знайшовся на щастя споживач на велику партію і ось невдача! - за кілька місяців починаються скарги.
По хорошому, це не користувач повинен був би цікавитися датою виробництва (хотя для самозаспокоєння теж не завадить), а продавець з поваги до клієнтів, щоб уникнути неприємних суперечок та юридично-претензійних розглядів у майбутньому, повинен усіма правда і неправдами дізнаватися, коли ж зійшов з конвейєра той чи інший прилад.
Це ж, до речі, стосується і датчиків газу, які продаються для заміни. Дуже бажано, щоб на сайті продавець вказував не тільки рік, а й місяць виробництва. Звичайно начепити на корпус датчика можна все що завгодно (як у магазинах недобросовісні продавці ліплять без жодних докорів сумління - вибачте, це ж просто бізнес, все нові наклейки на ковбасу з новим терміном придатності), але це вже на їх совісті.
