Как шумомер «складывает» децибелы и частоты: анатомия звуковых измерений

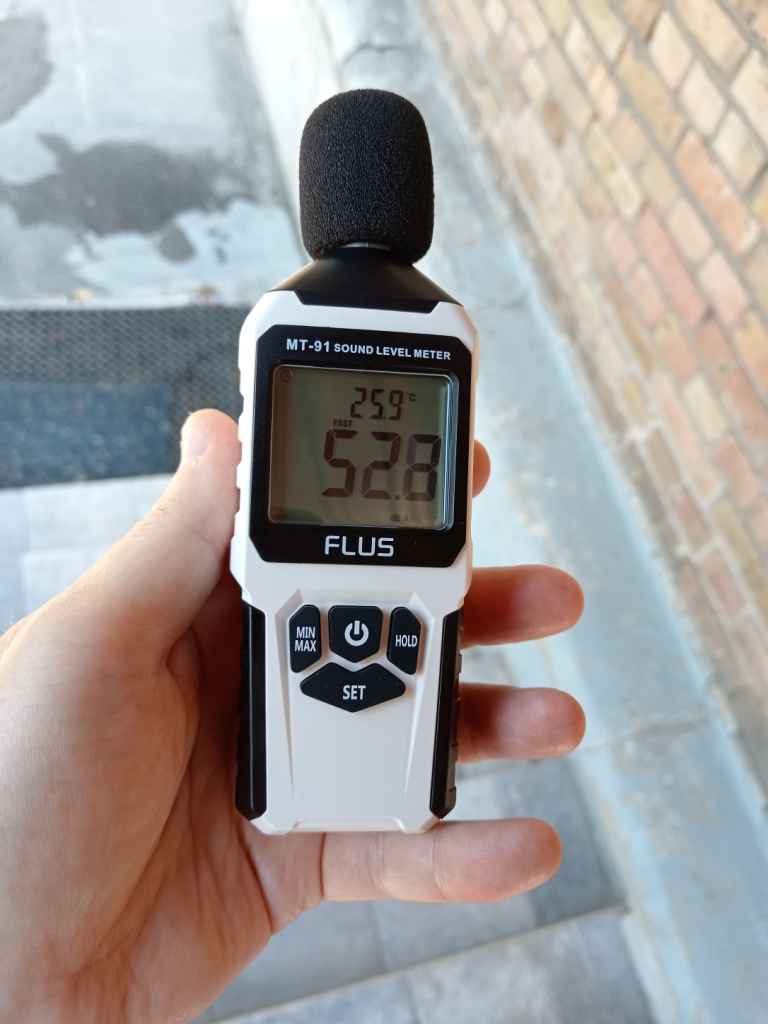

Представьте, что вы стоите на оживленном городском перекрестке. Вокруг бушует акустический хаос: низкий гул автобусного мотора, резкий визг тормозов, шелест листвы, обрывки разговоров и далекий стук отбойного молотка. Вы достаете бытовой или профессиональный шумомер, направляете его в сторону улицы, и на экране загорается стабильная, вполне конкретная цифра — например, 52.8 дБ.

Как прибор превратил тысячи разных звуков, летящих со всех сторон на разных частотах, в одно-единственное число? Почему шумомер не сошел с ума от этого потока? Чтобы понять это, нужно разобраться, как электроника работает с логарифмическими величинами и как она имитирует человеческое ухо.

Часть 1. Магия нелинейного сложения, или почему 50 + 70 = 70

Главная ошибка новичка — попытка складывать децибелы арифметически. Это все равно что складывать проценты - математическая ошибка. Если один источник создает шум в 50 дБ (например, фоновый разговор), а второй — 70 дБ (громкий проезжающий автомобиль), то их общая громкость вовсе не будет равна 120 дБ (это уровень болевого порога или взлетающего истребителя и близко к мощности ультразвукового сигнала в отпугивателях грызунов).

Прибор не складывает децибелы напрямую, потому что децибел — это не физическая масса или длина, а логарифмическая относительная величина. То есть мы работаем со степенями. Как кстати и при измерении кислотности. Ведь PH - это всего лишь логарифм. Чтобы показать итоговый результат, шумомер переводит децибелы обратно в физическую энергию (звуковое давление в Паскалях), суммирует эту энергию и снова превращает её в логарифм.

Формула расчета суммарного уровня шума (L_Σ) для двух источников выглядит так:

L_Σ = 10 · lg(10^L₁/10 + 10^L₂/10)

Если подставить наши значения (50 дБ и 70 дБ):

Переводим в энергетические коэффициенты: 10^50/10 = 100 000 и 10^70/10 = 10 000 000.
Складываем их: 10 100 000.
Извлекаем логарифм и умножаем на 10: 10 · lg( 10 100 000) ≈ 70.043 дБ.

Шумомер округлит это значение и выведет на экран 70.0 дБ. Неожиданно мало ?! "Да, очень мало ! Что за бред. Складывали - складывали, а получили по факту тоже самое !" Никакого бреда. Если вспомнить, что 10 Дб это разница в мощности сигнала в 10 раз (10¹). А 20Дб - в 100 раз (10²). Вот она, коварность децибелов ! Сигнал 50 Дб в 100 раз слабее сигнала в 70 Дб.

Акустическое правило маскировки: Если два звука различаются на 20 дБ и более, то более тихий звук практически полностью растворяется в энергии более громкого. Для физических датчиков прибора тихий звук становится незаметной погрешностью. Чтобы сумарный уровень шума вырос хотя бы на заметные 3 дБ, нужно удвоить мощность звука — то есть включить рядом два одинаковых источника по 70 дБ (в сумме они дадут 73 дБ).

Часть 2. Фильтрация частот. В чем разница между dB(A) и dB(C)?

Кроме диапазона уровня шума, вторым ключевым показателем шумомера, на который гораздо реже обращают внимание в технических характеристиках, является диапазон частот. Прибор меряет частоты чаще всего в диапазоне от 32 Гц до 8 кГц.

То есть шумомеры это по сути низкочастотные измерители звука.

А почему не измеряет выше ? 15 - 25 и выше ? Справочно отметим, что выше 25 КГц это уже ультразвук, который человек не слышит, но очень хорошо ловят уши собак.
Но проблема того, что диапазон выще 8 КГц не интересен, лежит на сочетании чувствительности человеческого слуха и нормативов охраны труда. Действительно, как смысл измерять децибеллы шума на высоких частотах, если человек их банально не слышит ? Дело в том, что наше ухо — крайне несовершенный физический "микрофон". Мы очень плохо слышим низкие частоты (басы, гул) и чрезвычайно чувствительны к средним частотам (диапазон 1–4 кГц, где звучит кстати человеческая речь). Но тут надо различать важный нюанс и понимать цепочку преобразования звука. В микрофон поступают все частоты ! Он "ловит" все, без разбору. Он туп и вообще не в курсе, что такое частоты и децибеллы и все, что он делает, это преобразует энергию колебаний воздуха в электрический ток.
А нам надо только от 32 Гц до 8 КГц. Значит делать "частотное обрезание" надо только на выходе из микрофона. Чтобы подогнать «сырые» данные под наше восприятие, в шумомерах применяются специальные частотные фильтры.

Шкала А (дБА / dB(A)) — имитация человеческого уха

Это самый популярный режим, который включен во всех шумомерах по умолчанию. Кривая фильтра «А» срезает низкие и самые высокие частоты ровно так же, как это делает здоровое человеческое ухо при средних уровнях громкости.

Звуки на частотах речи 1–2 кГц прибор учитывает на 100%. Вот это ценная информация.
Низкочастотный гул на частоте 32 Гц прибор искусственно ослабляет почти на 40 дБ. Даже если этот гул обладает колоссальной физической энергией, шумомер «спрячет» его, потому что человек его едва замечает.

Шкала С (дБС / dB(C)) — объективная реальность и низкочастотный удар

Фильтр «С» устроен иначе. Его кривая практически плоская в широком диапазоне частот. Он почти не срезает низкие частоты (на частоте 32 Гц ослабление составляет всего около 3 дБ, в отличие от 40 дБ у шкалы А).

В чем особенности и зачем нужен фильтр dB(C)?

Оценка пиковых и промышленных шумов: Шкала С используется для измерения очень громких звуков (выше 85–90 дБ - это кстати соответствует шума в движущемся вагоне метро в Киеве), взрывов, ударов копра, грохота тяжелой строительной техники или работы мощной вентиляции. На такой громкости человеческое ухо адаптируется и начинает воспринимать басы гораздо лучше.
Диагностика источника шума: Сравнивая показания в dB(A) и dB(C) в одной и той же точке, можно мгновенно понять характер шума:
- Если показатели dB(A) и dB(C) примерно равны, значит, в шуме преобладают средние и высокие частоты (свист, крики, шелест).
- Если показатель dB(C) существенно выше, чем dB(A) (например, 85 дБ(С) против 65 дБ(А), это явный сигнал того, что в помещении присутствует мощный скрытый источник низкочастотного гула или вибрации (трансформатор, сабвуфер за стеной, тяжелый компрессор), который «давит на голову», но игнорируется стандартным фильтром А.

Именно поэтому бытовые шумомеры имеют только фильтр dB(A), а профессиональные часто содержат переключатель dB(A) / dB(C), захватывая таким образом две задачи : и охрану труда и диагностику промышленного оборудования. Сюда же можно добавить и шумоизоляцию металлопластиковых окон и автомобилей. Тут работы для шумомеров, если брать всю Украину - не початый край.

Часть 3. Как формируется финальная цифра при какофонии шумов ?

Когда вы замеряете шум на улице, прибор выполняет цепочку последовательных действий в режиме реального времени:

Сбор хаоса: Мембрана микрофона непрерывно колеблется под давлением сотен накладывающихся друг на друга волн разной частоты. На выходе рождается "каша" - сложный аналоговый электрический сигнал. Надо упорядочить !
Взвешивание по шкале: Этот сигнал проходит через выбранный фильтр — чаще всего через схему А (для оценки санитарных норм для человека) или С (если нужно оценить общую физическую нагрузку или низкочастотный гул).
Временное усреднение (Интеграция): Звук на улице меняется ежеминутно: секунду назад проехал мотоцикл, а сейчас наступила относительная тишина. Чтобы цифры на экране не мелькали со скоростью света, и специалист не напрягал глаза, пытаясь поспеть за невозможным, прибор использует детектор среднеквадратичного значения (RMS), который накапливает энергию за определенный отрезок времени:
- Режим FAST (125 мс) — успевает улавливать быстрые скачки звука (проехавший автомобиль, хлопок двери).
- Режим SLOW (1 секунда) — сглаживает пики и показывает стабильный усредненный фон, что идеально подходит для измерения монотонного гула городской среды.

Заключение

Значение в децибелах, которое вы видите на дисплее шумомера — это не просто громкость какого-то одного звука. Это строго просчитанный интегральный показатель: логарифмическая сумма энергий всех частот, прошедших через сито выбранного фильтра (A или C) и усредненных за фиксированное мгновение времени. Именно такова анатомия хаотичного шума внешнего мира, которую мы перевели на строгий язык цифр и стандартов безопасности.
