Як шумомір «складає» децибели та частоти: анатомія звукових вимірів

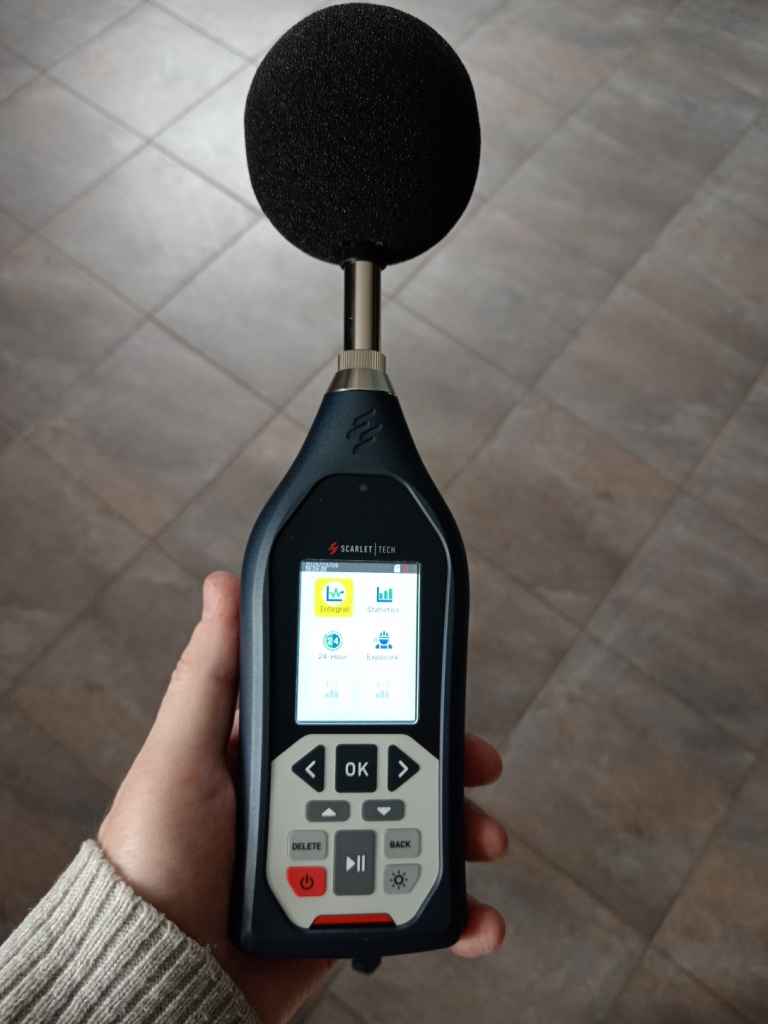

Уявіть, що ви стоїте на жвавому міському перехресті. Навколо вирує акустичний хаос: шелест листя, уривки розмов, низький гул автобусного мотора, різкий вереск гальм, і далекий стукіт відбійного молотка. Ви дістаєте побутовий або професійний шумомір, направляєте його у бік вулиці, і на екрані відображається стабільна, цілком конкретна цифра.

Як прилад перетворив тисячі різних звуків, що летять з усіх боків на різних частотах, на одне-єдине число? Чому шумомір не збожеволів від цього потоку? Щоб зрозуміти це, потрібно розібратися, як електроніка працює з логарифмічними величинами та як вона імітує людське вухо.

"Помилкове" додавання, або чому 50 + 70 = 70

Головна математична помилка новачка — спроба складати децибели арифметично. Якщо одне джерело створює шум 50 дБ (наприклад, фонова розмова), а друге — 70 дБ (гучний проїжджаючий автомобіль), то їх загальна гучність зовсім не дорівнюватиме 120 дБ (це рівень больового порогу або винищувача, що злітає, і близько до потужності ультразвукового сигналу в відлякувачах мишей).

Прилад не складає децибели безпосередньо, тому що децибел — це не фізична маса чи довжина, а логарифмічна відносна величина. Тобто ми працюємо зі ступенями. Як і при вимірі кислотності. Адже PH - це всього лише логарифм. Щоб показати підсумковий результат, шумомір переводить децибели назад у фізичну енергію (звуковий тиск у Паскалях), підсумовує цю енергію і знову перетворює її на логарифм.

Формула розрахунку сумарного рівня шуму (L_Σ) для двох джерел виглядає так:

L_Σ = 10 · lg(10^L₁/10 + 10^L₂/10)

Якщо підставити наші значення (50 дБ та 70 дБ):

Переводимо в енергетичні коефіцієнти: 10^50/10 = 100 000 и 10^70/10 = 10 000 000.
Складаємо їх: 10100000.
Вилучаємо логарифм і множимо на 10: 10 · lg( 10 100 000) ≈ 70.043 дБ.

Шумомір округлить це значення і виведе на екран 70.0 дБ. Несподівано мало ?! "Так, дуже мало! Що за маячня. Складали - складали, а отримали за фактом те саме!" Ніякої маячні. Якщо згадати, що 10 Дб це різниця у потужності сигналу в 10 разів (10¹). А 20Дб - у 100 разів (10²). Ось вона, підступність децибелів! Сигнал 50 Дб у 100 разів слабший за сигнал у 70 Дб.

Якщо два звуки розрізняються на 20 дБ і більше, то тихіший звук практично повністю розчиняється в енергії гучнішого. Для фізичних датчиків пристрою тихий звук стає непомітною похибкою. Щоб сумарний рівень шуму виріс хоча б на помітні 3 дБ, потрібно подвоїти потужність звуку — тобто включити поруч два однакові джерела по 70 дБ (у сумі вони дадуть 73 дБ).

Фільтрування частот. У чому різниця між dB(A) та dB(C)?

Крім діапазону рівня шуму, другим ключовим показником шумоміра, на який набагато рідше звертають увагу на технічних характеристиках, є діапазон частот. Прилад переважно вимірює на частоти в діапазоні від 32 Гц до 8 кГц.

Тобто шумоміри це, по суті, низькочастотні вимірювачі звуку..

А чому не вимірює вище? 15 - 25 КГц і вище? Довідково зазначимо, що вище 25 КГц це ультразвук, який людина не чує, але дуже добре ловлять вуха собак.
Але проблема того, що діапазон вище 8 КГц не цікавий, лежить на поєднанні чутливості людського слуху та нормативів охорони праці. Справді, який сенс вимірювати децибели шуму на високих частотах, якщо людина їх банально не чує? Справа в тому, що наше вухо — вкрай недосконалий фізичний "мікрофон". Ми дуже погано чуємо низькі частоти (баси, гул) і надзвичайно чутливі до середніх частот (діапазон 1-4 кГц, де звучить до речі людська мова). Але тут треба розрізняти важливий нюанс і розуміти ланцюжок перетворення звуку. У мікрофон надходять усі частоти! Він "ловить" все, без розбору. Він технічно тупенький і взагалі не в курсі, що таке частоти та децибели і все, що він робить, це перетворює енергію коливань повітря на електричний струм.
А нам треба лише від 32 Гц до 8 КГц. Значить робити "частотне обрізання" треба лише після мікрофона. Щоб підігнати «сирі» дані під наше сприйняття, у шумомірах застосовуються спеціальні частотні фільтри.

Шкала А (дБА / dB(A)) — імітація людського вуха

Це найпопулярніший режим, який увімкнений у всіх шумомірах за замовчуванням. Крива фільтра «А» зрізає низькі і найвищі частоти так само, як це робить здорове людське вухо при середніх рівнях гучності.

Звуки на частотах мови 1-2 кГц прилад враховує на 100%. Ось це цінна інформація.
Низькочастотний гул на частоті 32 Гц прилад штучно послаблює майже на 40 дБ. Навіть якщо цей гул має колосальну фізичну енергію, шумомір «сховає» його, тому що людина його ледве помічає.

Шкала З (дБС / dB(C)) — об'єктивна реальність та низькочастотний удар

Фільтр «З» влаштований інакше. Його крива практично плоска у широкому діапазоні частот. Він майже не зрізує низькі частоти (на частоті 32 Гц ослаблення становить близько 3 дБ, на відміну від 40 дБ у шкали А).

У чому особливості та навіщо потрібен фільтр dB(C)?

Оцінка пікових та промислових шумів: Шкала С використовується для вимірювання дуже гучних звуків (вище 85–90 дБ - це до речі відповідає шуму в вагоні метро, що рухається, в Києві), вибухів, ударів копра, гуркоту важкої будівельної техніки або роботи потужної вентиляції. На такій гучності людське вухо адаптується і починає сприймати баси набагато краще.
Діагностика джерела шуму: Порівнюючи показання в dB(A) і dB(C) в одній точці, можна миттєво зрозуміти характер шуму:
- Якщо показники dB(A) і dB(C) приблизно рівні, отже, в шумі переважають середні та високі частоти (свист, крики, шелест).
- Якщо показник dB(C) істотно вище, ніж dB(A) (наприклад, 85 дБ(С) проти 65 дБ(А), це явний сигнал того, що в приміщенні присутнє потужне приховане джерело низькочастотного гулу або вібрації (трансформатор, сабвуфер за стіною, «тисне на голову», але ігнорується стандартним фільтром А).

Саме тому побутові шумоміри мають тільки фільтр dB(A), а професійні часто містять перемикач dB(A)/dB(C), захоплюючи таким чином дві задачі: охорону праці та діагностику промислового обладнання. Сюди ж можна додати і шумоізоляцію металопластикових вікон та автомобілів. Тут роботи для шумомірів, якщо брати всю Україну – на роки вперед.

Як формується фінальна цифра при какофонії шумів ?

Коли ви вимірюєте шум на вулиці, прилад виконує ланцюжок послідовних дій у режимі реального часу:

Збір хаосу: Мембрана мікрофона безперервно коливається під тиском сотень хвиль різної частоти, що накладаються одна на одну. На виході народжується складний аналоговий електричний сигнал. Потрібно впорядкувати!
Зважування за шкалою: Цей сигнал проходить через вибраний фільтр — найчастіше через схему А (з метою оцінки санітарних норм для людини) або С (якщо потрібно оцінити загальне фізичне навантаження або низькочастотний гул).
Тимчасове усереднення (Інтеграція): Звук на вулиці змінюється щохвилини: секунду тому проїхав мотоцикл, а зараз настала відносна тиша. Щоб цифри на екрані не миготіли зі швидкістю світла, і фахівець не напружував очі, намагаючись встигнути за неможливим, прилад використовує детектор середньоквадратичного значення (RMS), який накопичує енергію за певний відрізок часу:
- Режим FAST (125 мс) — встигає вловлювати швидкі стрибки звуку (автомобіль, що проїхав, хлопок дверей).
- Режим SLOW (1 секунда) — згладжує піки та показує стабільне усереднене тло, що ідеально підходить для вимірювання монотонного гулу міського середовища.

Висновок

Значення в децибелах, яке ви бачите на дисплеї шумоміра — це не просто гучність якогось одного звуку. Це строго прорахований інтегральний показник: логарифмічна сума енергій усіх частот, що пройшли через сито обраного фільтра (A або C) і усереднених за фіксовану мить часу. Саме така анатомія хаотичного шуму зовнішнього світу, яку ми переклали на строгу мову цифр і стандартів.
