Цікава модель вологоміра GM620 зі схованою парою голок

Наш асортимент поповнився новим вологоміром GM620. І коли ми почали дивитися комплектацію, вимірювати, крутити, тестувати, взагалі займатися звичними процедурами, щоб знати його всі якості вздовж і впоперек, спочатку нічого особливого не виявилося.

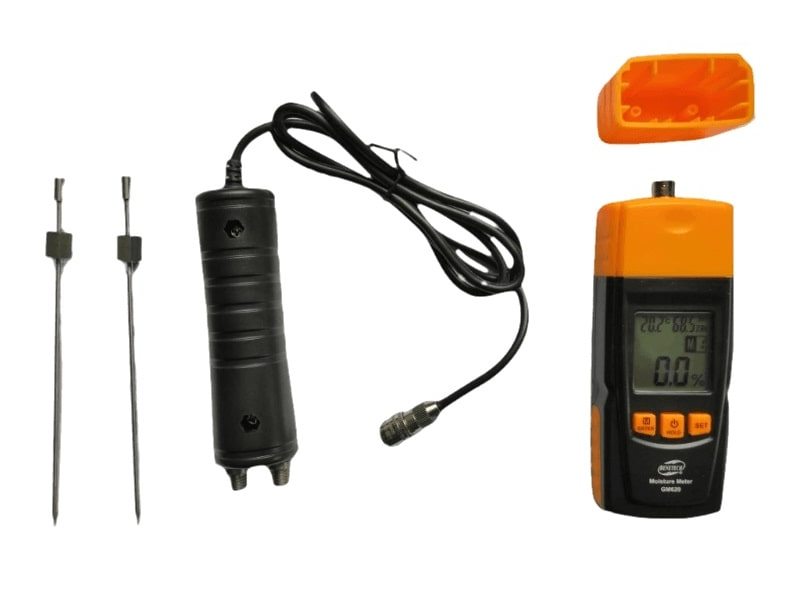

Приємно (ми відчуваємо певну слабкість до таких пристроїв), що є виносний датчик. Тут це реалізовано за допомогою:

1. Утримувача з дротом.
2. Дві довгі голки з гайками, вони саме і вкручуються в тримач.
3. Провід, яким передається сигнал у прилад.
4. Роз'єм, куди цей провід вставляється.

Здавалося б, нічого нового.
І хоча в інструкції написано, що ця модель призначена для вимірювання вологості деревини, у нас виникла цікавість. З нашим допитливим вимірювальним розумом.

Голки-то довгі та тонкі

А значить із малою жорсткістю. Більше того, навіть не фахівцеві вже зрозуміло, що встромити їх цілком (та навіть не цілком, хоча б на третину, і навіть на чверть!) в шматок дерева, що досліджується, не зможе навіть силач. Занадто великий опір шарів дерева. Максимум, наскільки можна проникнути, без ризику зігнути голки, це близько 5 мм.
Цього цілком достатньо, щоб замкнувся ланцюг, через ділянку дерева став протікати струм і ми отримали потрібне значення вологості, виміряне методом електропровідності. І це серйозний плюс у частині того, що не потрібна рівна поверхня, оскільки наприклад датчик похитати, це може радикально спотворити результат вимірювання через те, що сенсор перестає щільно прилягати. А з голками все набагато простіше.

Хоча за великим рахунком, чим глибше в морі, як кажуть, тим більше риба, так і якщо можна було б глибше увігнати голки, то тим точніше ми б отримали відомості. Результат усереднюється за рахунок середнього арифметичного верхніх шарів (сухіших) і нижніх (вологіших). Хоча не факт. Можливо, ми отримали б приріст до точності всього в 1-2%.
А може, й більше. Але як такі довгі голки доставити вглиб?
Свердлити отвори. Зрозуміло більше діаметром ніж голка. І тоді вістря можна доставити на 10 см вниз.
Але ходити з дрилем не зручно. Та й завдання, пов'язані з глибиною вимірами, це виняток із правил. Екзотика.
Для звичайних дощок 50-100 мм цілком достатньо провести виміри без жодного засвердлювання.
А для заспокоєння совісті (читай – того ж усереднення) достатньо зробити кілька вимірювань: як по довжині, так і зверху – знизу.
Всі ? Розібралися? Ні! Все-таки був ще один незрозумілий момент.
У комплекті поставки є пластмасова кришка. Це нас спантеличило. Згадався навіть метод дедукції Шерлока Холмса...

За багато років, ми знаємо точно, що кришка має лише одну мету – закривати короткі голки, щоб не поранитися їх вістрями під час перенесення. Та й власне самі голки убезпечити від затуплення.
Але в нас коротких голок не спостерігається ! А лише довгі, яким кришка не потрібна. Щось тут не так. Для чого потрібна друга кришка? Запасна чи що?

Все виявилося просто і прозаїчно

Ну не зовсім просто. Ми продовжили крутити-крутити, доклали невеликого зусилля, і зняли - виявилося, що у нас є ще одна кришка. А ми думали, що це елемент корпусу. Та не проста ця кришка, а … ні, не золота, а з секретом. Навіть із двома.

• По-перше роз'єм, вбудований здавалося б наглухо в прилад, насправді електрично пов'язаний за допомогою плати. Маленька така плата - всередині кришки. Тобто сигнал із довгих голок передається так: ”голки”ᐉ ”роз'єм” ᐉ ”плата” ᐉ ”прилад”.
• По-друге, якщо цю кришку з роз'ємом зняти (а виявляється, що це не нерухома частина корпусу, а дійсно знімна кришка!), то виявимо ще одну пару голок! Коротких. Ось для них і передбачена кришка, яку ми вважали запасною. А точніше з незрозумілим призначенням.

Таким чином, якщо відкласти виносний блок, голки та кришку з роз'ємом, ми маємо звичайнісінький голчастий вологовимірювач. Для повсякденного використання. Звичний та зрозумілий. Закрив кришку і пішов.

А от коли потрібно буде виміряти вологість у глибині, тоді і доводиться свердлити та вставляти довгі голки.

Що ще корисного ?

Ми не говоримо, що наведені нижче деякі додаткові функції точно будуть затребувані всіма майстрами, пов'язаними із заготівлею, зберіганням деревини, виробництвом виробів з дерева – загалом усіма, образно кажучи, хто працює від тартаку до складу пиломатеріалів або меблевої фабрики.
Але не завадять це точно.

Так, вгорі дисплея відображаються цифри температури та вологості повітря. Зручно і корисно хоча б тому, що від цих показників повітря залежить і швидкість сушіння і сама вологість дерева. Як і будь-яких гігроскопічних матеріалів.

Тут їх 4. Тобто, можемо налаштувати прилад на різну щільність зразків. Калібрування - це індивідуальне налаштування на породу того чи іншого дерева. І все-таки простіше покладатися на калібрування, які вже зробили до нас.
Це збільшить точність.

Коригує результат, уточнює його (знижує похибку), якщо існує різниця температур між зразком та приладом.
